低压配电箱

您的当前位置: 首 页 >> 产品中心 >> 低压配电箱

低压配电箱

  • 所属分类:低压配电箱

  • 点击次数:
  • 发布日期:2018/08/28
  • 在线询价
详细介绍

低压配电柜的额定电流是交流50Hz,额定电压380v的配电系统作为动力,照明及配电的电能转换及控制之用。该产品具有分断能力强,动热稳定性好,电气方案引灵活,组合方便,系列性、实用性强,结构新颖等特点。

1:低压成套开关设备和控制设备俗称低压开关柜,亦称低压配电柜,它是指交、直流电压在1000V以下的成套电气装置。

2:我国低压配电柜市场随着智能电网、基础设施的建设实施、制造业的投资以及新能源行业的发展,来一直保持快速增长的态势。

3:监测数据显示,2010年,中国低压配电柜市场总体销售额为106.33亿元,同比增长11.2%;2011年,我国低压配电柜市场总体销售额达到119.60亿元,同比增长12.5%。

4:在我国低压配电柜市场需求大好的环境下,行业内部竞争必将加剧,提供新一代的低压成套设备及系统解决方案的供应商在未来的市场竞争中将取得先机,企业产品只有具备上述特征才能在未来的竞争中,赢得一定的优势,从而抢占第四代低压电器产品的制高点。


GCS柜:

主构架

1:主架构采用8MF型开口型钢,型钢侧面分别有模数为20mm和100mm的直径9.2mm的安装孔

2:装置的各功能室相互隔离,其隔室分为功能单元室、母线室、电缆室

GCS型低压配电柜

。各室的作用相互独立。

3:水平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力

电缆隔室的设计使电缆上下进出均十分方便

功能单元

抽屉层高的模数为160mm,单元回路额定电流400A及以下

GCK柜:(MCC)

主架构

柜体基本结构是组合装配式结构。螺栓紧固连接,20mm为模数安装孔

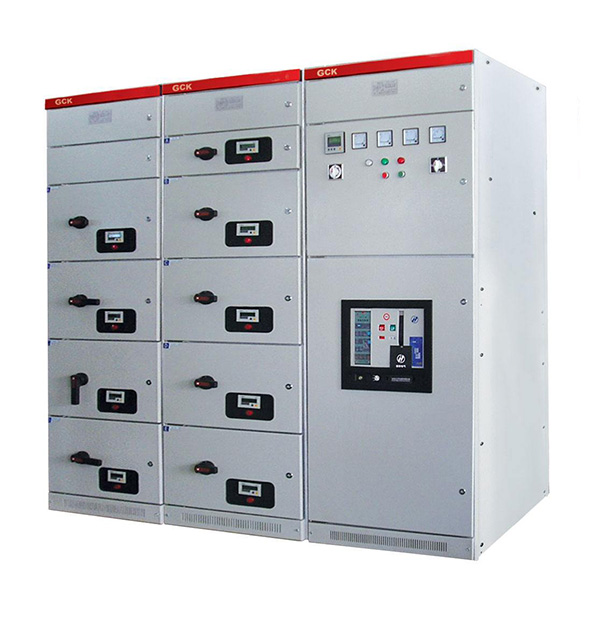

GCK(L)型低压配电柜

GCK(L)型低压配电柜

装置的个功能室相互隔离,GCK柜的基本特点就是母线在柜体上部,其隔室分为功能单元室(柜前)、母线室(柜顶部)、电缆室(柜后)。也可靠墙安装,此时,柜体右边加宽200mm作为电缆室,此时和MNS柜的顶部母线样式差不多。

功能单元

抽屉层高的模数为200mm

MNS柜:(MCC)

主架构

1:柜体基本结构是由C型型材装配组成。C型型材是以E=25mm为模数安装孔的钢

MNS型配电柜

板弯制而成

2:抽出式MCC柜内分为三个隔室,,其隔室分为功能单元室(柜前左边)、母线室(柜后部)、电缆室(柜前右边)。由于水平母线隔室在后面,所以又可做成双面柜。

3:为了减少开关柜排列宽带而设计的后出线,开关柜的主母线水平安装在开关柜的顶部,柜的后半部为电缆室,此时,此时和GCK柜的母线样式差不多

GGD柜:(ESS)

电气性能:

1)基本电气参数

A)额定绝缘电压: 交流660v(1000)v

GGD型低压配电柜

B)额定工作电压: 主电路:交流380v(660V) 辅电路:交流380v(220v) 直流220v(110v)

C)额定频率:50Hz

D)额定电流:≤4000A

E)额定峰值耐受电流(0.1s) 105KA

F)额定短时耐受电流(1s) 50KA

GCK系列型交流低压配电柜是被国家列为新型节能产品,控制中心结构先进,外形美观,电气性能高,防护等级高,安全可靠,维护方便,是冶金、石油、化工、电工机械、轻纺等行业低压供电系统理想的配电装置。

主要技术性能

b) 额定工作电压:380V、660V

c) 使用频率:50Hz

d) 额定电流:水平母线系统1600~3150A 垂直母线系统400~800A

e) 额定短时耐受电流:水平母线80KA 有效值/1秒 垂直母线50KA 有效值/1秒

f) 额定峰值电流:水平母线175KA 垂直母线110KA

g) 功能单元分断能力:50KA

h) 外设防护等级:IP40
