XL-21动力配电柜

您的当前位置: 首 页 >> 产品中心 >> XL-21动力配电柜

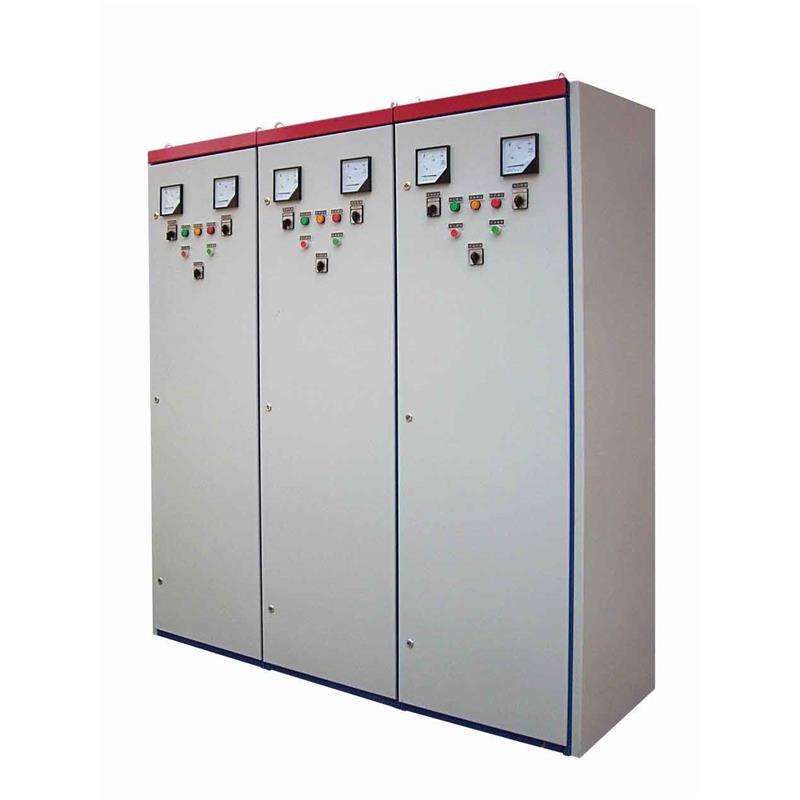

XL-21动力配电柜

  • 所属分类:XL-21动力配电柜

  • 点击次数:
  • 发布日期:2018/08/28
  • 在线询价
详细介绍

1、产品概述  XL-21动力配电柜系列产品适用于工业与民用建筑中作交流频率为50Hz、电压500V及以下、三相四线电力系统的动力配电和照明配电用。  2、使用环境条件  (1)、周围空气温度不超过+40℃,不低于-20℃;  (2)、相对湿度在最高温度+40℃时不超过50%,温度较低时允许有较高的相对湿度,例如+20℃为90%;  (3)、安装地点海拔高度不超过2000米;  (4)、对安装漏电断路器的产品,周围的外磁场在任何方向不超过地磁场的五倍; (5)、没有火灾、爆炸危险及严重污秽的场所; (6)、没有化学腐蚀及剧烈振动的场所。 3、技术要求  (1)、本公司提供的产品完全满足贵方所提供的技术要求,适用于规定使用条件的完整的成套设备,接通电源后能立即正常工作;  (2)、XL-21动力配电柜系列产品符合GB7251.1-1997«低压成套开关设备和控制设备»等标准。  (3)、XL-21动力配电柜的主要技术参数 a、额定电压:交流380/220V; b、最大总输入电流不超过600A; c、额定频率:50Hz;  d、额定短时间耐受电流值(有效值)10KA。 (4)、XL-21动力配电柜的特点  本产品系户内封闭式配电柜。柜体结构用薄钢板弯制焊接而成,其正面为单扇左开门,门上装有测量仪表和操作电器、信号电器。刀开关操作手柄装在柜前右柱上部。柜体上部有可拆卸的顶板。配电柜靠墙安装。进出线电缆由底部引入。用户有特殊要求,亦可在柜顶板上开进线敲落孔或加装母线室,母线室高度为300mm。柜体有专用接地点、接地标志,柜内安装件与构架用螺栓连接,构成完整的接地保护回路。门及柜体用铜导电带和黄绿双色导线与PE排连接。门锁与门之间通过接地保护垫圈紧固连接。所有金属零件都经过电镀或静电喷塑,附着力强,防腐蚀能力强。所有要喷涂的钢板及附件都经过酸洗、磷化、涂覆环氧粉末处理,元件安装板及支架都经过镀锌处理。所有铜排都经过镀锡处理。所有装配的紧固件都经过电镀处理。


箱体的防护等级为IP30。 4、型式试验   型式试验由国家认定的试验站进行。XL-21动力配电柜已通过3C认证。 5、出厂试验  出厂试验项目包括: (1)、一般检查;  (2)、机械、电气操作试验; (3)、介电强度试验; (4)、保护电路连续性试验;  (5)、电气间隙、爬电距离和间隔距离检查。 6、标志 (1)、铭牌     铭牌牢固地固定在明显易见的位置。内容包括    产品名称    标准代号    制造厂厂名    出厂日期    出厂编号    额定工作电压    额定电流    防护等级 (2)、标志     箱体内的电器元件在靠近该元件的上方标志该元件的文字符号。所有的符号符合有关标准并于提供的接线图上的符号一致。  7、包装   产品的包装符合JB3084«电力传动控制站的产品包装与运输规程»的要求,包装储运标志符合GB191的规定。  8、随机附件  (1)、安装使用说明书 (2)、接线图 (3)、装箱清单 (4)、产品合格证


相关标签:XL-21动力柜,XL-21动力配电柜价格,XL-21动力配电柜
